Rack 32U Interno - Cabeamento Estruturado

O Rack de 32U tem excelente tamanho para utilização em projetos com até 288 pontos de cabeamento estruturado. Dá para trabalhar tranquilamente. Ainda mais se tiver guias verticais frontais bem mensuradas, como é o caso deste rack produzido pela empresa Mekanika. As guias verticais possuem 10cm de largura e 20cm de profundidade, e atende toda área útil do rack, ou seja os 32U (142,24 cm, conforme tabela de medidas, logo abaixo).

Rack 32U - Cabeamento Estruturado

Tabela de medidas Unidade de Rack (U)

Unidade	Centímetros	Polegadas
1U	4,45	1,75
2U	8,89	3,50
3U	13,34	5,25
4U	17,78	7,00
5U	22,23	8,75
6U	26,67	10,50
7U	31,12	12,25
8U	35,56	14,00
9U	40,01	15,75
10U	44,45	17,50
11U	48,90	19,25
12U	53,34	21,00
13U	57,79	22,75
14U	62,23	24,50
15U	66,68	26,25
16U	71,12	28,00
17U	75,57	29,75
18U	80,01	31,50
19U	84,46	33,25
20U	88,90	35,00
21U	93,35	36,75
22U	97,79	38,50
23U	102,24	40,25
24U	106,68	42,00
25U	111,13	43,75
26U	115,57	45,50
27U	120,02	47,25
28U	124,46	49,00
29U	128,91	50,75
30U	133,35	52,50
31U	137,80	54,25
32U	142,24	56,00
33U	146,69	57,75
34U	151,13	59,50
35U	155,58	61,25
36U	160,02	63,00
37U	164,47	64,75
38U	168,91	66,50
39U	173,36	68,25
40U	177,80	70,00
41U	182,25	71,75
42U	186,69	73,50
43U	191,14	75,25
44U	195,58	77,00

Rack 32U em uso

Rack 32U em uso

Utilizando a tecnologia de Patch Panel Angular, foi possível instalar 96 pontos de rede, muito confortavelmente, utilizando menos da metade do rack. As guias verticais nas duas laterais colaboram na organização dos cabos.

Conclusão

O ponto forte deste rack são as guias verticais frontais. O ponto negativo é a "feiura", não é bonito. O custo está por volta dos 5 mil reais (Jan/2016).

Câmera IP AXIS P3364-VE 12mm - PN 0484-001 - Outdoor

A AXIS foi uma das primeiras empresa a vender câmeras IP no mundo. Esta marca é conhecida pela qualidade de seus produtos. Alias, esta câmera é voltada ao uso empresarial.
A fixação é simples, principalmente se o PoE (Power over Ethernet) for utilizado.

AXIS P3364-VE 12mm

É uma câmera Dome Fixa para uso externo. E, 100% compatível com o Digifort, o sistema de monitoramento mais utilizado no Brasil.

Especificação Técnica

Tempo do obturador: 1/24500 a 2 (em segundos)

Sensor de imagens: CMOS RGB de 1/3 pol. com varredura progressiva

Ajuste do ângulo da câmera: Pan de 360°, Tilt de 170°, Rotação de 340°

Compressão de vídeo: Perfis H.264 Main e Baseline (MPEG-4 Parte 10/AVC), Motion JPEG

Alimentação: Power over Ethernet IEEE 802.3af/802.3at Tipo 1 Classe 3

Consumo de Energia: máx. 12,1 W

Temperatura de Operação: de -40°C a 55°C (-40°F a 131°F)

Peso: 1,5 kg (3,3 lb) com proteção contra condições climáticas

Informações técnicas AQUI.

Incluso na Caixa

• Câmera de Rede Dome Fixa AXIS P3364–VE

• Cabo de rede de 5 m com gaxeta

• Kit de conectores

• Chave de fenda Resitorx

• Cobertura dome fumê

• Cobertura dome clara

• Suporte para montagem

• Proteção contra a ação do tempo

• Materiais impressos:

 - Guia de Instalação

 - Gabarito para perfuração

 - Etiqueta adicional de número de série (2x)

 - Chave de autenticação AVHS

Diagrama da AXIS P33

01 - Conector de rede

02 - Saída de áudio

03 - LEDs indicadores (rede, status, alimentação)

04 - Entrada de áudio

05 - Conector de E/S

06 - Botão de controle

07 - Conector do ventilador

08 - Entrada para cartão SD

09 - Suporte para montagem

10 - Caixa da unidade

11 - Mola

12 - Aquecedor da câmera

13 - Cobertura dome

14 - Proteção contra a ação do tempo

15 - Furos inferiores

16 - Furos laterais

17 - Cabo de rede

Proteção Contra Vandalismo

A câmera é fornecida com um cabo Ethernet de 5 m (16 ft) equipado com uma borracha de proteção especialmente projetada que possibilita a montagem direta na parede e dispensa vedação adicional para instalação em ambientes externos.

Resetar configuração padrão de fábrica

Para redefinir o produto com a configuração de padrão de fábrica, siga os passos:
Passo 01: Desconecte a alimentação do produto.
Passo 02: Mantenha o botão de controle pressionado e reconecte a alimentação.
Passo 03: Mantenha o botão de controle pressionado por 15 a 30 segundos até que o LED indicador
de status pisque em âmbar (cor parecida com laranja).
Passo 04: Solte o botão de controle. O processo estará concluído quando o LED indicador de
status tornar-se verde. O produto foi então redefinido para as configurações padrão de
fábrica. Se não houver um servidor DHCP disponível na rede, o endereço de IP padrão
será 192.168.0.90.
Passo 05: Usando as ferramentas de software de instalação e gerenciamento, atribua um endereço
IP, configure uma senha e acesse o fluxo de vídeo.

Também é possível redefinir os parâmetros para as configurações padrão de fábrica via interface
da Web: Vá para Setup > System Options > Maintenance. Em português: Configuração > Opções do sistema > Manutenção.

Estas são as opções para limpar a configuração das câmeras P33 da AXIS.

Conclusão

Ouso dizer que as câmeras da AXIS são as MELHORES DO MERCADO. Nenhuma outra possui qualidade similar. O maior ponto positivo é a detecção de movimento, que economiza espaço em disco e rede. Esta câmera custa R$ 4.500,00 (em 2015).

Dock Station HDs SATA e IDE - USB e eSATA

O Dock Station é ferramente básica para quem dá suporte em Informática, ou seja quem "formata" PCs. Facilita o backup dos dados e possui um prático sistema hot-swappable. Que permite trocar de HD sem a necessidade de desligar seu computador.
Ele possui uma funcionalidade adicional, chamada OTB (Backup em um toque), que possibilita clonar discos sem a necessidade de conexão com o computador.

Especificação Técnica

• Modelo: 1245
• Marca: Argus
• Interface de HD: IDE E SATA
• Conexão com o PC: USB 2.0 e eSATA
• Cor: Vermelho e Preto
• Leitor de cartões de memória
• Duas portas USB 2.0
• Uma porta eSATA
• Garantia: 6 meses
• Peso: 754 gramas (bruto com embalagem)

Conteúdo da embalagem

• 1x Case externo dock station para HD Sata e IDE
• 1x Adaptador de energia
• 1x Cabo de energia
• 1x Cabo USB;
• 1x Mini CD com software em Inglês
• 1x Manual de usuário em inglês

Instruções de uso

Função Clonar sem computador

Atenção: Não conecte o Dock a um computador/notebook enquanto o disco rígido estiver sendo clonado. Aguarde a finalização da clonagem.
Nota: Só é possível clonar para um disco de tamanho igual ou superior ao disco que contém os dados. Se o disco de destino for maior, será dividido em duas partições automaticamente.

Depois de conectar o Disco A e o Disco B ao dispositivo, ligue o aparelho, as luzes do Indicador do Disco A e do Disco A acenderão. Clique no botão “clone”, a luz do indicador acenderá para indicar que o dispositivo de clonagem está pronto para uso (observação: o intervalo padrão do sistema é de 5 segundos), após 5 segundos se você não tiver clicado no botão novamente, a luz do indicador cancelará a clonagem e o Dock retornará ao modo de espera (standby). Dentro de 5 segundos, clique novamente no botão, a luz ficará intensa indicando que está no modo de clonagem.

Função Clonar em computador

Atenção: Não desconecte o Dock do computador durante o processo de clonagem ou poderá danificar os discos.
Nota: Só é possível clonar para um disco de tamanho igual ou superior ao disco que contém os dados. Se o disco de destino for maior, será dividido em duas partições automaticamente.

Depois de conectar o Disco A e o Disco B ao dispositivo, ligue o aparelho, as luzes do Indicador do Disco A e do Disco A acenderão. Clique no botão “Clonar”, a luz do indicador acenderá para indicar que o dispositivo de clonagem está pronto para uso (observação: o intervalo padrão do sistema é de 5 segundos), após 5 segundos se você não tiver clicado no botão novamente, a luz do indicador cancelará a clonagem e o Dock retornará ao modo de espera (standby). Dentro de 5 segundos, clique novamente no botão, a luz ficará intensa indicando que está no modo de clonagem.

Função OTB

Para usar a função OTB, você deve instalar o software no seu computador usando o CD fornecido ou qualquer outro programa para a mesma finalidade.

Requisitos para uso em computador:
PC/Notebook com Linux/Windows XP/Vista/7/8 32 ou 64bits*
*Software funcional somente em sistemas Windows.

Cuidados:

Mantenha o dispositivo desligado da energia quando não estiver em uso.
Mantenha dispositivo afastado de fontes de calor excessivo e de umidade.

Limitação

Não é possível clonar dois discos com a mesma interface, por exemplo: Não dá pra clonar dois discos IDE, pois há apenas 1 slot para este tipo de disco.

Conversor de Mídia GT-802S Planet 10/100/1000 Ethernet - Fibra para UTP

O Conversor de Mídia GT-802S da Planet serve para converter um link óptico (fibra) para um link UTP (cobre), porta RJ-45 Ethernet. É muito útil quando seu switch ou servidor não possui interface óptica.

Especificação técnica do GT-802S

PartNumber: GT- 802S
Gerenciável: Não

Fabricante: Planet
Padrões: IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-TX), IEEE 802.3ab (1000Base-T) e IEEE 802.3z (1000Base-SX/LX)
Tipo de Fibra: Monomodo (LX) e Multimodo (SX)
Tamanho máximo do Pacote Jumbo: 9K

Porta de Fibra: 1000Base-SX/LX interface SC

Velocidade Fibra: 2000Mbps em full-duplex

Porta de cobre: 10/100/1000Base-T interface RJ-45

Velocidade cobre: 10/20 e 100/200 half/full-duplex e 2000 em full-duplex

Distância máxima da fibra: 10km

Tamanho de onda: 1310nm -9,5 dBm

Peso: 200g

Consumo: 4,5W  2A

Dispersão térmica: 15 BTU

Dimensão: 26 x 70 x 97 mm

Temperatura de operação: 0 a 50C

Umidade de operação: 5 a 95% sem condensação

Informações retiradas do site do Fabricante.

Conversor de mídia GT-802S Planet

Função Link Fault Pass Through (LFP)

Conversores da série GT-8XX oferecem opção de ligar ou desligar a função LFP, que significa que a falha de conexão de um lado do conversor de mídia será passado para o conversor de mídia do outro lado. Afim de ajudar o Administrador de Redes identificar possíveis problemas de conexão.
Por exemplo, o conversor de mídia no lado A (lado local) tem a perda de link UTP, o conversor de mídia irá desligar a ligação de transmissão em fibra. O conversor de mídia no lado B (lado remoto) saberá que há um erro de ligação e também desligará a ligação UTP.
Quando o conversor de mídia perde o link de fibra, então o link UTP do conversor será desconectado, e o conversor de mídia do outro lado vai saber que há um problema de ligação existe.
A função de LFP  fornece uma solução eficiente para monitorar a rede, o que pode minimizar a perda causada pelo problema no link.

 Funcionamento

Uso do conversor de mídia: Fibra para UTP

A figura acima ilustra um caso clássico, onde há um cabo de fibra conectando dois prédios. E, nas pontas, os switches não possuem interface de Fibra. Este é o uso mais frequente do conversor de mídia.

Conclusão

O conversor de média é uma opção econômica para ativação de link de Fibra Óptica. O valor deste equipamento é de aproximadamente R$ 300,00.

HD 8TB Surveillance 3,5 Seagate - ST8000VX0002 - SATA3

O HD 8TB Surveillance, da Seagate, é focado no uso de gravação de Vigilância. Esta área exige cada vez mais espaço para armazenamento de vídeos. O disco também pode ser utilizado para armazenamento de Backups. Mas, ele deve ser evitado em outros serviços pois sua velocidade de transmissão e IOPs são limitadas. O termo Surveillance significa Vigilância.

HD 8TB Surveillance - Seagate - ST8000VX0002

Especificação técnica

Serial Number: ST8000VX0002

Capacidade/Tamanho: 8TB

Interface: SATA 6Gbps

Velocidade: 5900RPM

Cache: 256MB

Máximo de transferência: 230MB/s

Bytes por Setor: 4096

Tempo médio entre falhas (MTBF): 1.000.000 horas

Consumo em operação: 9W 1,8A

Consumo em modo espera: 0,6W

Consumo em modo hibernação: 0,6W

Temperatura de operação: 5°C a 60°C

Comprimento: 147mm

Largura: 102mm

Altura: 27mm

Peso: 626g

Garantia de fabrica: 3 Anos

Informações retiradas do manual do produto.

Conclusão

Por mais tentador que seja, não é aconselhável instalar este disco em um Desktop, pois causará lentidão. O uso tem que ser focado em Vigilância ou em Backup. O custo deste disco é de R$ 2.800,00, o valor vem caindo pois este disco ainda é novidade.

É recomendado o uso de RAID (1, 5, 6 ou 10) afim de aumentar a confiabilidade dos dados salvos.

TK-803R TRENDnet - Chaveador KVM (Teclado/Vídeo/Mouse) 8 portas - USB e PS2

O Chaveador KVM, também conhecido como Switch KVM, é utilizado para controlar várias máquinas utilizando o mesmo Teclado, Vídeo e Mouse. KVM é a abreviatura em inglês de Teclado, Monitor e Vídeo.

TK-803R - TRENDnet

O chaveador testado é o modelo TK-803R da Trendnet com 8 portas.

Especificação

Computadores: 8 unidades
Sistemas Operacionais Suportados: DOS, Windows 3.x/95/98/ME/2000/XP/2003 Server/Vista
Linux e Unix
Intervalo Auto-Scan: 10 a 100 segundos
Vídeo de Alta Qualidade de até 2048 x 1536 VGA
Som de bip para confirmação de troca de porta
Chaveamento por Hot-Key ou push button
Plug & Play e Hot-Pluggable
Montagem em rack 19” (1U)
Adaptador de Tensão: Externo 9VDC 1A
Dimensões: 407 x 165 x 45 mm
Peso: 1,83 kg
Temperatura de Operação: 0°C a 40°C
Umidade de Operação: 0% a 80% (Sem Condensação)
Garantia limitada 2 anos
Maiores informações em: TRENDnet.

TK803 instalado no Rack

Visão traseira

Visão traseira do chaveador

Na parte traseira do 803R são instalados todos os cabos, incluindo a alimentação de energia. Os cabos utilizados para conectar os PCs são adquiridos separadamente, há vários tamanhos para atender as necessidades.

Esquema de ligação do chaveador TK-803R

Conteúdo da Caixa

01 TK-803R
01 Guia de Instalação Rápida Multi-Línguas
01 Adaptador de Tensão (9 VDC, 1 A)
01 Kit Rack Mount

Conclusão

Este chaveador é facilmente encontrado nas lojas do Brasil e custa por volta de R$ 1.300,00. Ele reconhece vários mouses, teclados e vídeos. Nos servidores (Windows e Linux) não foi necessário a instalação de drive, tudo foi reconhecido. A fixação no rack é bem simples e prática.

Patch Painel Angular e Reto - PANDUIT - Cabeamento Estruturado

Patch Painel é o terminador do cabeamento estruturado encontrado internamente no Rack. Através do patch cord (cabo de rede) é feita a ativação do ponto de rede desejado.
Geralmente são utilizados dois tipos de patch painel:

1. Patch Painel Reto

Patch Painel Reto

O Patch Painel Reto é o mais utilizado. Ele é ineficiente com relação ao espaço utilizado no rack, pois exige a instalação de uma Guia Horizontal para acomodar os patch cords (cabos de rede).

2. Patch Painel Angular

Patch Painel Angular

O Patch Painel Angular é novo. Ele é eficiente com relação ao espaço utilizado no rack, mas exige a instalação de Guia Vertical nos dois lados do rack para acomodar os patch cords, conforme pode ser observado na figura de cima.

No dois casos, 24 pontos de rede são acomodados por unidade de Rack (medida de 1U). O gerenciamento do cabeamento é tranquilo.

Patch Painel Angular de Alta Densidade

Patch Painel Angular de alta densidade - 48 pontos por U

O Patch Painel Angular utilizado na figura acima é extremamente denso, é possível instalar 48 pontos de rede por unidade de rack (1U). Contudo, é extremamente trabalhoso gerenciar projetos de rede que optem por este modelo de patch painel. Uso não recomendado.

Vantagens e exigências do Patch Painel Angular

No caso do angular não é necessário Guia de Organização entre eles, ou seja há economia de espaço no rack. Mas, deve possuir uma guia vertical frontal nas laterais do rack. Nem todos os rack vendidos no mercado oferecem guias horizontais nos dois lados do rack.

AccessPoint LinkOne L1-RW131 - 150Mbps Wireless N

O Access Point L1-RW131, fabricado pela LinkOne, é destinado ao uso residencial. É certificado pela Anatel. A LinkOne é uma marca registrada da Shenzhen Tenda Technology.

Caixa do LinkOne L1-RW131

Especificação Técnica

Modelo: L1-RW131
Fabricante: LinkOne
Padrão Wireless: B, G e N
Compatível  com  os  padrões: IEEE 802.11n, 802.11g, 802.11b, 802.3 e 802.3u
Velocidade: 150 Mbps
Antena: 5 dBi
Interfaces de Rede: 4 Ethernet 10/100
Entrada da Fonte: Bivolt 100-240V
Saída da Fonte: 9V 600mA
Garantia: 7 Anos

Dados retirados do Manual do Usuário.

Esquema de Ligação

Esquema de ligação do LinkOne

Acesso à Interface Web do AP

Acesse o endereço 192.168.0.1, através do navegador:

Entre com a palavra admin no campo de senha deixe em branco, e clique em OK:

Tela de Login do LinkOne

Tela de Status do roteador:

Status do L1-RW131

Verificação de Status

LED	Status	Descrição
POWER	Ligado	Indica uma conexão apropriada à energia
SYS	Piscando	O sistema esta funcionando apropriadamente
WPS	Desligado	WPS desabilitado
	Piscando	Negociando chave de segurança
WLAN	Ligado	Wireless está habilitado
	Piscando	Transferindo dados
WAN	Ligado	Indica uma conexão apropriada
LAN	Piscando	Transmitindo dados

Outros modelos de AP da LinkOne

Modelo	L1-RW131	L1-RW332	L1-RW333	L1-RW434	L1-RW1234AC
Velocidade Mbps	150	300	300	450	1200
Alcance	*	**	***	****	*****
Performance	*	**	***	******	*******
DualBand (2.4 e 5GHz)	Não	Não	Não	Não	Sim

Por que o AP da LinkOne não pode ser utilizado por empresas?

Segundo o Marco Civil da Internet, é necessário registrar o uso de conexões por, no mínimo, 1 ano. Ou seja, você tem que registrar as informações dos usuários que utilizaram a conexão. O Protocolo Radius registra o momento que o usuário iniciou a sessão, que fechou, o IP, o endereço MAC do dispositivo, etc. Isto se chama Accounting (RFC-2866) e os roteadores da LinkOne não suportam esta funcionalidade. Alias, não há roteadores de R$ 100,00 no mercado com esta funcionalidade. Sem estas informações a empresa não poderá identificar o usuário que realizou algo ilícito na Internet (por exemplo: Pedofilia, invasão de site, etc).

Conclusão

Apesar do LinkOne ser padrão 802.11N, apenas a banda 2.4Ghz é utilizada. Ou seja é "N CAPADO", sua velocidade máxima é de 150Mbps. A cobertura do sinal é mediana, não se destaca, é parecido com seus concorrente de R$ 100,00. É simples de configurar.

Rack Console Monitor APC 17" Ap5717- LCD, Teclado e Mouse

A instalação do Console LCD é essencial em DataCenter de alta densidade. O AP5717, fabricado pela APC, é novo no mercado e veio para ficar. Há muitos pontos de venda deste produto no Brasil.

Especificação

PartNumber: AP5717
Fabricante: APC
Tensão nominal de entrada: 100V a 240V
Frequência de entrada: 50/60 Hz
Monitor: 17"
Consumo de energia: 19 Watts
Peso: 19,46 KG
Profundidade mínima de montagem: 680,00 milímetros
Profundidade máxima de montagem: 1.050,00 milímetros
Cremalheira Altura: 1U
Temperatura de Operação: 0 - 40°C
Garantia: 2 anos
Manual do usuário do AP5717 - LCD 17"

Incluso na Caixa

• Console AP5717 de 17"
• CD com a Documentação
• Cabo para atualização do Firmware
• Guia de Instalação
• Cabo de Energia C13-C14
• Cabo de Energia NEMA 5-15
• Cabo PS2 KVM
• Cabo USB KVM
• Kit de montagem do Rack - Trilhos

Antes de Depois da instalação do AP5717

Antes de Depois da Instalação do APC AP5717

A economia de espaço no rack é nítida, cerca de 8U (aproximadamente 36 cm) economizados. A instalação é muito simples, basta instalar os trilhos, a fonte de alimentação e os cabos USB e Vídeo.

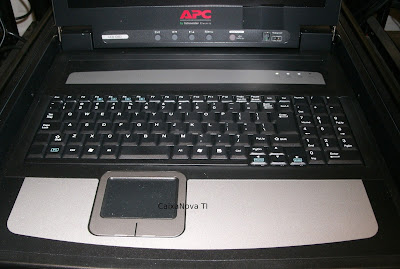

Teclado e Mouse do APC AP5717

Servidores Windows e Linux reconheceram o Teclado, o Mouse e o Vídeo do Console sem a necessidade de instalação de drive adicional.
Há opção com o Vídeo maior, no tamanho de 19", identificado como AP5719.

Conclusão

Equipamento com instalação Plug&Play, não foi preciso instalar nada nos servidores, tudo foi reconhecido. A economia de espaço no Rack foi gigante: 8U. O valor do console foi de aproximadamente R$ 4.800,00 (Nov/2015).
